产品概述
GRPR1000电气火灾监控设备(漏电报警系统主机)通过标准MODBUS总线与电气火灾监控探测器连接,接收来自电气火灾监控探测器的报警信号,可显示报警信息、时间、方位。具有自检、消音、复位、实时报警、历史报警、事件打印、数据转发,远程控制等功能,设备结构美观,安装方便。采用大屏幕触摸控制主机,实时显示当前监控采集数据,具有操作方便,速度快,运行稳定等特点。产品符合GB14287.1-2005标准。
功能特性
■ 先进显示操作界面:操作显示界面为10寸触控屏,系统运行状态一目了然,支持手写输入,数据输入和查询十分方便,更可根据需要配无线鼠标、键盘。
■状态指示
具有报警(红色)、故障(黄色)、正常(绿色)、市电、备电、报警输出、控制输出等状态的指示灯,系统运行状态一目了然。
■监控报警
监控界面实时显示各监控点的方位、状态、漏电流值、温度值,根据报警状态产生相应的声光报警,并产生用于控制被保护设备的报警输出。
■故障报警
可对通讯线路异常、市电异常、打印机异常、控制模块异常产生声光报警,故障报警信号明显区别于监控报警信号。
■控制输出
具有独立的控制输出,可手动控制分闸/合闸,用于控制电气设备的通断电。
■系统自检
可手动进行自检,检查控制主机、显示器、指示灯、打印机、音响、供电主备电等工作状态。
■报警记录
可实时存储故障报警记录,可详细记录报警原因、报警方位、报警值、发生时间。报警记录可达10万条。可以对监控节点历史报警记录进行查询。可按发生时间、报警类型、监控节点进行筛选过滤查询。
■数据打印
可配置微型打印机,可打印报警事件的详细信息,包括:市电掉电、通讯中断、线路漏电报警、温度报警、过流报警、过压/欠压/缺相报警等信息,以及报警时间、方位。
■UPS电源
可配置UPS电源,主备电源自动切换,可实时监控市电状态和电池状态,并进行状态指示。
■权限管理
可设定操作人员权限等级,一般权限操作人员可以进行界面查看系统实时状态、监控点的测量值、参数,可及进行自检、消音、复位等操作,查看实时报警信息与历史报警记录。管理员权限还可进行监控点的型号选择与设备投退、参数设置、系统设置。
■动态配置
可动态配置监测点的数量,动态修改监控探测器的型号、参数配置、物理地址。监测点可投入、退出使用。
■系统扩展
开放的系统协议可方便联入其他监控系统,以组成更大的系统。
性能指标
显示屏幕:10寸触控屏,可配无线鼠标、键盘
监控回路:128个监控点,可扩展
报警记录:大于10万条,保存时间10年以上
继电器输出:2路,节点容量为250V/5A
通讯方式:RS485总线,MODBUS协议
打印机:微型打印机
UPS电源:后备式500VA
工作环境:温度-10℃-40℃,相对湿度<95%RH,无凝露
工作电源:187-242VAC

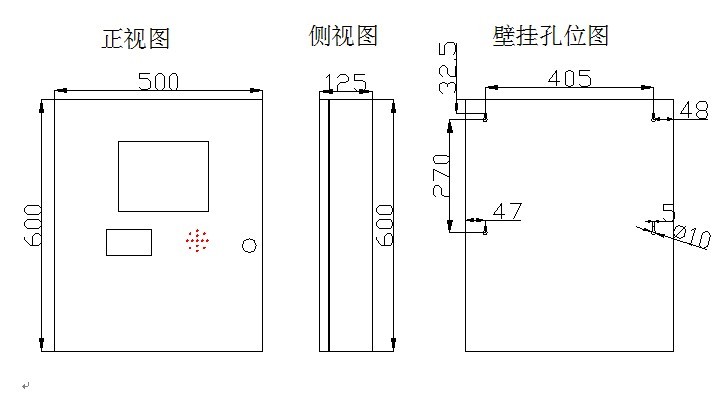

安装尺寸图(单位MM)
