1、 功能特性
■低压配电系统补偿无功功率的专用控制器
■具有多种投切模式
■高精度测量电力参数
■具有多种投入、切除的控制门限
■多达12路投切控制回路
■具备智能RS485通讯接口，MODBUS-RTU通讯协议
■大液晶带背光显示

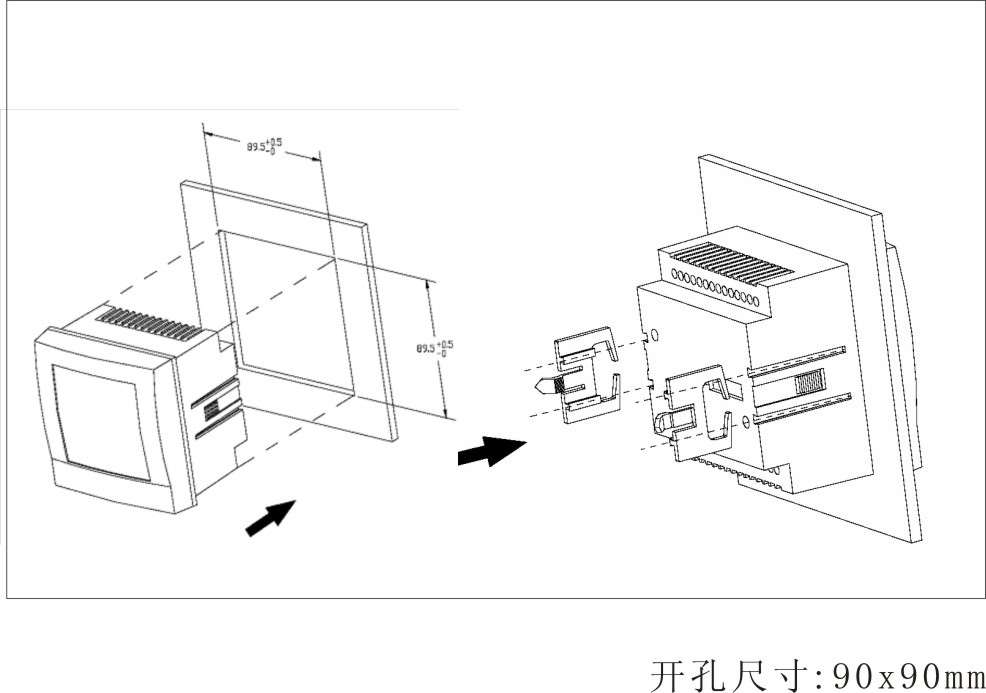

■超小型化设计，同时实现上述功能的产品深度仅56mm

2、 选型指南





3、 性能指标
-------------------------------------------------------
■精度等级：电流、电压0.2级，功率0.5级，有功电度1级
-------------------------------------------------------
■额定输入：电流5A、1A，电压380V、100V 频率45Hz～60Hz
■过载能力：电流、电压1.2倍/连续，电流10倍/1秒
-------------------------------------------------------
■投切模式：顺序投切、先投先切、手动投切、通讯投切
■投切输出：******11路，容量为250Vac/5A,30Vdc/5A
--------------------------------------------------
■显示：60*60 大液晶屏带背光显示
■按键：六按键，查询和设置参数、控制投切
--------------------------------------------------
■通讯端口：1路RS485通讯，MODBUS-RTU协议
■波特率：2400～19200bps
----------------------------------------
■工作电源：85～265VAC 100~300VDC
■整机功耗：<3VA
---------------------------------------
■工频耐压：输入-输出-电源 AC2kV/1min
■绝缘电阻：>50MΩ
■冲击电压：5kV（峰值）,1.2/50uS
----------------------------------------
■快速脉冲群抗扰度： GB/T 17626.4(IEC61000-4-4) Level 3
■浪涌抗扰度： GB/T 17626.5(IEC61000-4-5) Level 3
■静电抗扰度： GB/T 17626.2(IEC61000-4-2) Level 3
----------------------------------------
■工作温度：-20～70℃
■存储温度：-40～80℃
■相对湿度：5～95%RH，无凝露
----------------------------------------
